Котел на отработке своими руками

Если Вы задумывались хотя бы однажды о том, чтобы сделать котел на отработке своими руками, примите к сведению информацию из этой статьи. Изготовить котел на отработке своими руками несложно. Но необходимо учесть некоторые правила.

Как сделать котел на отработке своими руками

В холодное время года для некоторых понижение температуры в помещении становится настоящим препятствием, чтобы продолжать работы в гараже или на даче. Система на ОМ хорошо подходит как для гаражного отопления, так и для дачи или любого другого жилого пространства. На сегодняшний день не существует большого количества информации о том, как устроены отопительные системы на отработанном масле и насколько продуктивны они в использовании. Из этой статьи Вы узнаете, как можно сделать такую конструкцию для отопления самостоятельно таким образом, чтобы она не уступала по эксплуатационным свойствам заводскому аппарату.

Специалист компании «Леруб» предоставит подробную информацию обо всех нюансах самостоятельного изготовления котла на отработке своими руками, о технике безопасности и о том, как проявляют себя эти отопительные машины на отработке в эксплуатации.

Чертежи котлов на отработке своими руками

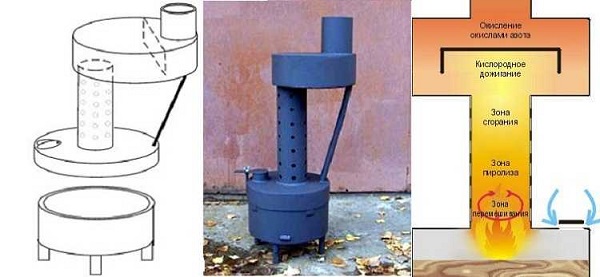

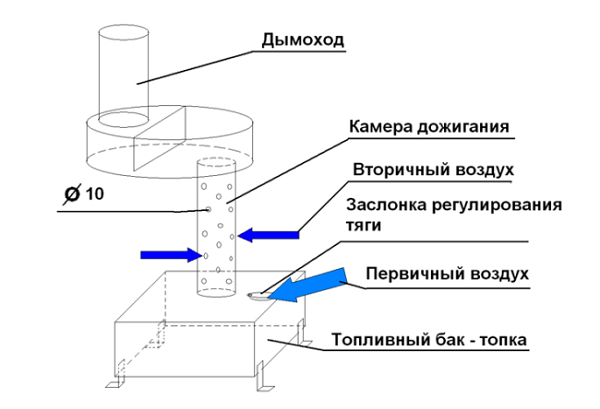

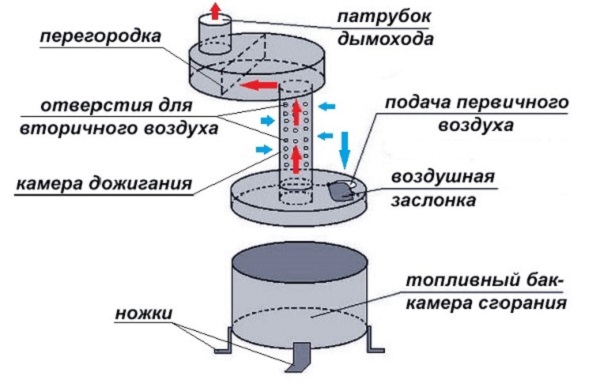

Печь рекомендуется изготавливать по чертежам, чтобы тщательно соблюсти правила безопасности. Схема чертежей котла на отработке своими руками на рисунках ниже продемонстрирует классическую схему сборки печи. Основные элементы, входящие в систему отопления:

1. Бак с топливом

2. Регулировочная заслонка

3. Отверстие подачи воздуха

4. Дожигатель

5. Перегородка

6. Вторичная камера

7. Дымоход.

Калорифер на отработке своими руками

Калорифер получается настолько экономным котлом, что в некоторых случаях у старого блока управления нет возможности обеспечить подачу ниже, чем требуется. Кроме того, топливо для этого воздухонагревателя не занимает так много места, как дрова или уголь. Отработка любого технического масла при попадании в калорифер быстро разносится по всему нагревателю, создавая в помещении приятную для проживания температуру. В зависимости от подачи масла, калорифер способен выдавать потоки теплого воздуха от 50 до 90 градусов. В час для работы устройства необходимо от 600 мл до 2 литров масла.

Твердотопливный котел на отработанном масле своими руками

Отработка - это во многих случаях отход производства, поэтому этот вид топлива стоит недорого, и обычно его можно приобрести по очень низким ценам. В связи с этим отопление твердым топливом эффективнее и дешевле, чем дровами или буржуйкой, особенно если собрать котел своими руками.

Твердотопливный котел на отработке своими руками для гаража, дачи или загородного дома является удобным и экономным способом отопления помещения. Его устройство гарантирует высокий КПД и быстро обеспечит Ваше жилье теплом.

Какие печи на отработанном масле бывают

Конфигурации:

- с тремя инжекторами,

- с круглыми или с квадратными инжекторами,

- с наддувом.

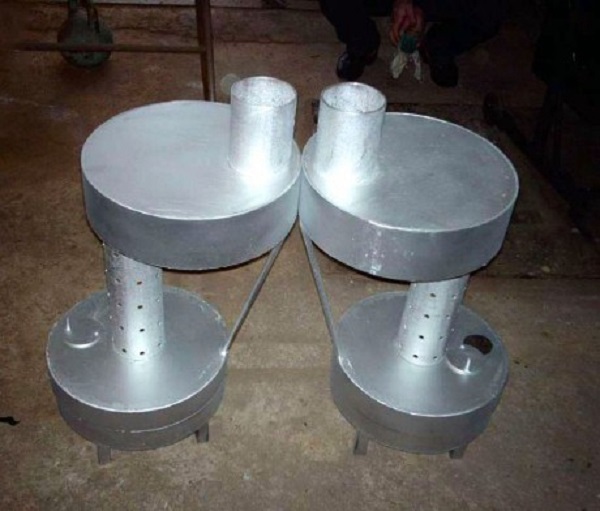

Самый распространенный вариант - аппарат с двумя круглыми боками и расположенным между ними инжектором из перфорированной трубы № 57. Такой вариант котла чаще всего выбирают для изготовления своими руками. Ее конструкция является очень простой. Единственным минусом этого котла является то, что для очищения масляной ванны и освобождения ее пепла, оставшегося от сгоревшего топлива, и от материалов, используемых для растопки, приходится снимать нижний бочок. На некоторых моделях для удобства чистки сама масляная ванна заезжает в корпус, подобно ящику в тумбочке.

В камере сгорания обычно не наблюдается большого количества отложений, если печь сконструирована верно. Но далее в дымоходе за один отопительный сезон появляется около 5 мм налета. Если тяга плохая, его будет больше.

Основные типы:

1. Открытого типа

2. Закрытого типа

Чаще всего она изготавливается из газового баллона, во внутрь врезается перфорированная труба. В ней под небольшим давлением поддувается воздух, масло подается через воронку и идет к выходу по трубе. С такой конструкцией вероятность пожара минимальна, этот тип аппаратов отличается пожаробезопасностью.

Если в отопительном агрегате предусмотрено три инжектора, каждый из них может отсекаться. Устройство может работать на всех трех из них и нагревать помещение очень быстро, а для поддержания температуры обычно достаточно одного инжектора. При этом будет идти маленький расход топлива и очень удобно регулировать температуру в желаемом диапазоне.

Требования к эксплуатации этих печей

Расположение элементов системы

1. Безопасное место установки. В радиусе 2-3 метров от печи не должно быть склада горюче-смазочных материалов, ветоши, древесины.
2. Длина дымохода. Обычно дымоход начинается в горизонтальном положении, затем поднимается под 90 градусов вверх и выходит на улицу на длину около 1 метра. Хорошая вытяжка защитит от проникновения дыма внутрь помещения даже при разогреве. Дымоход обязательно должен быть разборным, чтобы чистить его от большого количества накопленной сажи хотя бы один раз в сезон.

Внешние факторы

1. Количество отверстий. Вам необходимо рассчитать, сколько на Вашем аппарате сечений эжектора, затем выбрать подходящий диаметр отверстий, например 10 мм, и высчитать, сколько отверстий по 10 мм необходимо, чтобы перекрыть это сечение. Затем нужно растопить обогреватель, и если из трубы на улице начнет идти черный дым, значит в системе недостаточно кислорода, и нужно добавить ещё отверстий. Если отверстий будет слишком много, дым из печи будет идти внутрь при нагреве, поэтому необходимо пробным путем добиться оптимальной тяги.
2. Высота наружной трубы. От самой верхней ее точки до поддувала на Вашей печи должно быть не менее 5 метров. Эта труба обязательно теплоизолируется, а также должна иметь ревизию, чтобы можно было выгнать сажу.
3. Опционально Вы можете установить на печь дополнительные ребра для увеличения площади теплоотдачи. Они намного повышают КПД самой печи и ускоряют нагрев помещения в целом и работа печи становится более качественной.

Требования к маслу

Существенный плюс у масляного отопления по сравнению с дровяным - это недорогое и доступное топливо. Но в котел на отработке своими руками запрещено добавлять отработанное масло с различными химическими примесями, например тосолом. Все масло, планируемое использовать в котле, необходимо отстаивать.

Удобно делать это в металлических бочках с врезанным краником для забора. Летучие вещества, которые легче масла, например ацетон и бензин, уходят вверх и улетучиваются. Поэтому в месте хранения отработанного масла должна быть хорошая вытяжка. А вода оседает вниз, ее можно слить из бочки при помощи второго краника, врезанного внизу.
